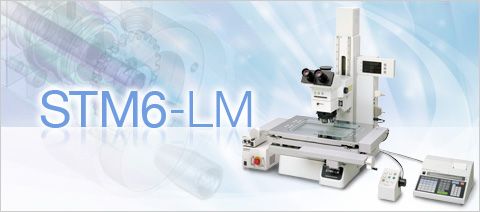

充分利用空間的電氣系統一體型機體
電氣系統一體型機體 |
著重考慮了儀器的空間利用性和操作方便性，在機體內組裝了電氣系統，實現了計數器一體型機體。此外，在機體上內置了RS232C數據通信接口，向電腦傳送數據和連接打印機等外部設備變得更加容易。不僅如此，還可以使用表計算軟件，將電腦讀取的數據存到數據庫。 |
帶離合器的大型載物臺，能夠快速進行大范圍檢查
帶離合器的大型載物臺 |
搭載了250 mm×150 mm大測量范圍的載物臺。X、Y軸的驅動裝置采用了離合器控制機構，只使用一個控制桿就能快速切換粗調和微調。載物臺的隨意伸縮，實現了大型樣品的快速檢查。另外，還可以在載物臺上放置多個樣品從而進行連續測量。 |
高精度和耐用性
歷經時間考驗的高剛性機體和載物臺
FEM分析 |
剛性對于測量儀器的精度保持是最重要的，為了長時間維持儀器的精度不變，奧林巴斯開發出了堅固、不變形的高度剛性機體和載物臺。在導軌上采用了能得到高直度的線性引導機構，還內置了獨創的光柵尺，確保了儀器精度的可靠性。 |
光柵尺實現了亞微米級的分辨率
光柵尺 |
光柵尺的精度直接影響測量顯微鏡的精度。奧林巴斯采用獨創的高精度光柵尺讀取系統將光學信息轉化為電信息來準確測量。此外，奧林巴斯還根據阿貝定理（需要測量的長度和標尺，在其測量方向上并排成一條直線時，誤差最?。┐_定標尺的內置位置，最大程度的減少了誤差。 |
國際標準的溯源體系
為了實現高精度的產品質量，從制造到裝配的每一個階段，奧林巴斯都配備了日本國內一流的生產環境。在管理嚴格的恒溫工廠中，技能嫻熟的員工精密加工仔細挑選的原材料，精心打造每一件產品。此外，從零部件到成品，所有的生產步驟都實行了嚴格的溯源體系管理。
測量顯微鏡溯源體系圖
注重操作性的機體設計
快速完成Z軸測量的電動調焦機構
采用了電動調焦機構，大幅度提高了調焦和測量高度、深度時的操作性能。使用Z控制器可以輕松切換粗調和4個級別的微調（800、400、200、50 μm），在很大程度上減輕了工作疲勞。
Z軸控制器 |
- 電動調焦按鈕(上下移動)
- 自動對焦按鈕
- 設置按鈕，用于設置上限和下限
- 停止自動對焦按鈕
- Z軸重設按鈕
- 調焦手柄
- 數據輸出按鈕
- 粗調/微調轉換按鈕
|
配置在易于觀察位置上的計數器
計數器 |
計數器與顯微鏡機身一體化，它的顯示器部分與觀察員的視線幾乎等高，易于觀察。稍微移動視線就可以確認測量值，便于集中精神觀察樣品、調節樣品位置。 |
提高邊緣檢測能力、外觀檢查能力的UIS2光學系統和LED照明
采用了有著高分辨率和高對比度的UIS2光學系統，以及能真實的再現樣品色彩、并且色調不受照明亮度影響的LED照明。這種設計大幅度提高了邊緣的可見性和測量能力、外觀檢查能力。此外，LED照明不會出現燈光閃爍不定和亮度變化，能減輕長時間工作時的眼部疲勞。
考慮了人眼分辨能力的米字線，使位置調節變得簡單
米字線 |
在測量顯微鏡中如何正確的對準測量物體和米字線是很重要的。直線校準時，與使用一根直線相比，使用米字線和虛線能得出更為正確的結果。奧林巴斯分析了人眼的這種特性和人眼的分辨能力，在焦面板上加入米字線和虛線，提高了對準的精度。 |
重復性好的調焦系統
易于追加的高精度自動調焦系統
搭載了一鍵對焦和跟蹤對焦兩種模式。需要謹慎而細密的操作才能完成的目視測量高度和深度，通過靈活運用操作模式可以實現自動化。這樣，不僅消除了因個人差異產生的偏差，還能夠手不離開XY手柄完成觀察，大幅度提高了Z軸測量的效率。而且，因?yàn)閷儆谥虚g鏡筒類型，所以能夠購買之后續訂安裝。
【一鍵對焦模式】
在粗略對焦?fàn)顟B(tài)下進行自動調焦，能在一瞬間將焦點對準視場中心。
【追蹤對焦模式】
在追蹤焦點位置的同時，始終保持對準焦點的狀態。測量時不需要重新調焦，提高了工作效率。
| 不同物鏡的自動調焦性能一覽表 |
| 物鏡 |
再現性能（2σn-1）※1 |
點直徑※2 |
| LMPLFLN20× |
2µm |
ø5µm |
| LMPLFLN50× |
1µm |
ø2µm |
| LMPLFLN100× |
1µm |
ø1µm |
＊1 本公司標準樣品得出的值。
＊2 計算得出的理論值。
只要將圖標的偏離對齊，就能高精度測量樣品高度的輔助聚焦系統
用于10×～50×物鏡，對應反射明視場和反射暗視場觀察。通過對齊投影在樣品上的圖標上下偏移，完成對高度的測量。與目視對焦相比，提高了重復性，減小了因個人差異產生的測量偏差。能對應多種樣品的圖標易于對焦，大幅度縮短了測量時間。
擴展觀察和測量范圍的附件
反射照明單元
反射照明單元 |
備有3種反射照明單元，能對應多種測量范圍。對應測量物鏡和使用物鏡轉換器的金相物鏡，可以用于明視場、暗視場和微分干涉觀察?？梢愿鶕?jù)用途追加單元，升級系統。 |
旋轉載物臺
旋轉載物臺 |
易于對樣品進行平行校準。 |
白色LED照明單元
白色LED照明 |
白色LED光源不會出現燈光閃爍不定和亮度變化，壽命長、省電、小型輕巧、性價比高。 |
可以分為4個獨立照明的LED照明裝置
可以分為4個獨立照明的LED照明裝置 |
以高色溫提供清晰影像的反射LED環形照明。可以分為4個獨立的照明部分。共有13種照明模式，可以按需選擇最合適的照明模式。 |
使用數碼照相機記錄和保存數碼影像
三目鏡筒可以安裝數碼照相機?？梢员４婧陀涗洈?shù)碼影像，幫助創建觀察報告?？梢罁?jù)用途從圖像質量、功能、使用方便性等方面選擇數碼照相機。
實現更高級測量的系統
搭載了多種功能的運算裝置
運算裝置
*MM6-CAL22在部分地區不銷售。 |
無需對樣品和載物臺進行平行校準，將樣品放入載物臺后能立即開始測量。只要輸入點數據就能進行2維運算處理，并在顯示器上顯示測量中的校準項目和測量項目的說明。測量結果由內置打印機輸出
此外，可以將獲得的測量數據傳送到電腦，使用表計算軟件加工數據。 |
