考慮了檢查效率的設計
高靈敏度載物臺可以迅速決定位置
內置離合器的載物臺手柄 |

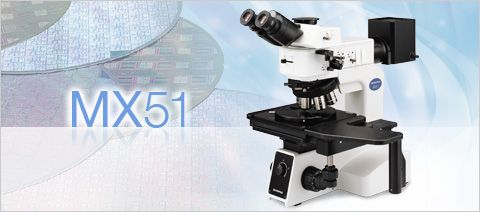

MX51主要操作部件集中在前面，操作人員易于操作，即使長時間操作也不會感到疲勞。專用150mm載物臺內置離合器，可實現輕松移動。 |
快速切換物鏡，提高檢查速度
電動物鏡轉換器示意圖 |
電動物鏡轉換器示意圖 電動物鏡轉換器的切換速度比原來提高了20%。物鏡的切換，可以操作按鈕瞬時間完成，提高了檢查速度。三種潔凈類型的物鏡轉換器可以按需選擇。另外，UIS2物鏡大幅度地提高了高倍率的偏心精度。即便是有小尺寸攝像元件的CCD攝像機，在切換倍率時也不會由視場中心附近偏離。 |
鮮明圖像和卓越的分辨率為特點的光學系
多種選擇可實現卓越的成像性能
UIS2物鏡擁有各種倍率、特殊用途物鏡等豐富的產品陣容，可按照用途選用。另外，波像差控制帶來的高品質，忠實于樣本的中性色彩顯示等，UIS2物鏡無論是在目視觀察中還是在數碼影像觀察中都能發揮它的卓越性能。
軟件方案
使用數碼照相機記錄和保存數碼影像
三目鏡筒可以安裝數碼照相機?？梢员４婧陀涗洈?shù)碼影像，幫助創建觀察報告。可根據用途從圖像質量、功能、使用方便性等方面選擇數碼照相機。
幫助實現多種觀察方法的附件
近紅外線觀察單元
由可見光線領域到近紅外線領域的像差校正物鏡，和紅外線用超廣角三目鏡筒等，備有各種對應近紅外線觀察的單元。在晶圓凸出物接觸面等的觀察上發揮威力。
熒光觀察單元
在滑桿上追加鏡子裝置可以對應熒光觀察。備有U.B.G激勵的反射鏡裝置，可有效地檢查和分析有機EL和殘留光刻膠。
透射照明單元
透射照明單元 |
對應光掩模和FPD檢查的透射照明單元。偏振光片的搭載，實現了透射簡易偏振光觀察。有通用的A型號和高NA（數值孔徑）的B型號兩種型號。
|
| 工業檢測顯微鏡 MX51 規格 |
| 光學系統 |
UIS2光學系統（無限遠校正） |
| 機身 |
觀察方法 |
明視場/暗視場/微分干涉/簡易偏振光/熒光 |
| 反射/透射 |
反射/透射 |
| 照明裝置 |
明暗視場反射照明管（明視場/暗視場/微分干涉/簡易偏振光） |
| 通用反射照明管（明視場/暗視場/微分干涉/簡易偏振光/熒光） |
| 照明系統 |
反射照明 |
100 W鹵素/100 W水銀/75 W氙 |
| 透射照明 |
纖維光導 |
| 對焦單元 |
電動/手動 |
手動 |
| 行程 |
32 mm |
| 分辨率/微調靈敏度 |
微調旋鈕轉動1周移動0.1 mm |
| 最大樣本高度 |
30 mm |
| 物鏡轉換器 |
電動型 |
明視場微分干涉6孔 |
| 明暗視場微分干涉5孔 |
| 明暗視場微分干涉中心輸出5孔 |
| 明暗視場微分干涉6孔 |
| 手動式 |
明視場5孔 |
| 明視場微分干涉6孔 |
| 明視場微分干涉中心輸出6孔 |
| 明視場微分干涉7孔 |
| 明暗視場5孔 |
| 明暗視場微分干涉5孔 |
| 明暗視場微分干涉中心輸出5孔 |
| 明暗視場微分干涉6孔 |
| 載物臺 |
行程 |
6×6英寸右下手柄：
158（X）×158（Y）mm?。ㄍ干湔彰鞣秶?00×100 mm） |
4×4英寸右下（左下）手柄：
100（X）×105（Y）mm?。ㄍ干湔彰鞣秶?6×96 mm） |
| 觀察筒 |
廣角視場（視場數22） |
倒置 |
雙目/三目觀察筒 |
| 正像 |
三目觀察筒 |
| 超寬視場（視場數26.5） |
倒置 |
三目觀察筒 |
| 正像 |
傾斜三目觀察筒 |
| 附件單元 |
DUV單元/IR單元/自動裝載 |
| 外形尺寸 |
430（W）×591（D）×495（H）mm（標準組合） |
| 重量 |
26 kg（標準組合） |
